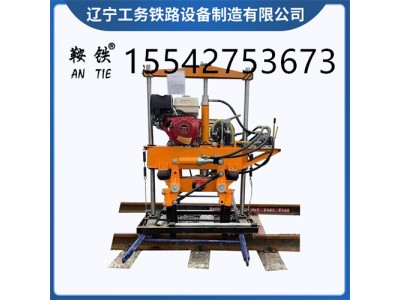

江门鞍铁大型液压捣固机XYD-2型使用方法

　　别让情绪左右着你的每一天。

　　根本构造与工作原理

　　工作原理：XYD-2型大型液压捣固机是以电动机，或柴油机、汽油机为动力，经过三角带分别驱动油泵和振动轴。随振动轴高速转动的偏心体由于向心力作用，产生激振力，而油泵输出的高压油经过换向阀进入升降油缸、夹实油缸，从而驱动各执行部件，完成夹轨、下插、夹实等捣固作业功用。

　　(1)外形根本构造：

　　1、横梁 2、升降油缸3、换向阀支配手柄 4、多路换向阀、5油箱、6振动架、

　　7、捣板、8、夹轨钳、9平安销、10底架、11发起机、12手压油泵、13夹实油、14同步杆、15大插销

　　主要技术参数

　　1、汽油机

　　功 率 9PS(6.6kW)

　　转 数 3600转/分

　　2、液压系统工作压力 5～6MPa

　　3、震动频率 63.5Hz

　　4、激振力： 22kN

　　5、下插力 15.57kN

　　6、夹实力 6.5kN×2

　　7、下插深度 110mm±10mm(60kg/m轨Ⅲ型轨枕下)

　　8、生产效率 270根轨枕/组小时

　　9、主机净重： 350kg

　　10、外形尺寸：

　　　1380mm×750mm×1600mm

　　咨询电话：400-8723-668

　　胡经理15541273142

　　网址：www.lngwtl.com

　　辽宁工务设备制造有限公司为有需要的人提供了捣固镐的技术参数，为铁路工人精心打造了一款捣固镐系列。不明白可联系我们了解详情。antie

　　辽宁工务铁路设备有限公司家其他型号的捣固镐：

　　ND-4 捣固镐 、 NCD-40 内燃冲击捣固镐 、NRD-4 内燃软轴捣固镐、 ND-4.2*2软轴捣固镐 、YCD-2大型夹实捣固镐 、ND-4.2 手持式内燃捣固镐 、ND-4 冲击式内燃捣固镐、ND-4.2*2软轴捣固机、CD-2 液压道岔捣固镐 、ND-50 冲击捣固镐 、 ND-4.4 内燃小型捣固镐、YCD-22 内燃线路捣固镐、YCD-2N 液压道岔捣固镐、 ND-4.2*4软轴捣固镐、NSD-1冲击小型捣固镐 、BH-23进口威客捣固镐、ND-4.1 钢轨内燃捣固镐、PPSN55威客捣固镐、YD-2 大型捣固镐、XYD-2 铁路大型捣固镐 、ZCD-300 内燃直动捣固镐、ND-45冲击式直动捣固镐 、NCD-50手持式冲击捣固镐、SND-23 进口冲击式捣固镐 、XYD-22小液捣、CD-22液压大型捣固镐 、ND-3000手持振动式捣固镐 、ND-3手持式捣固镐。
